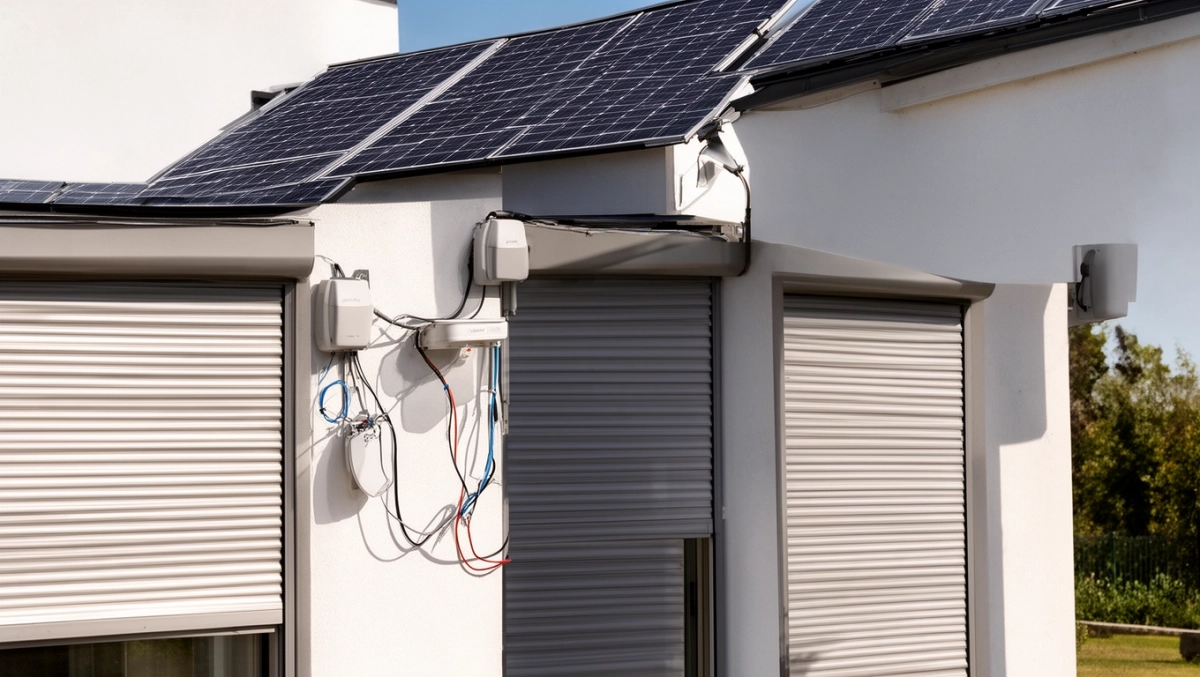

Zasilanie rolet zewnętrznych prądem 230V

Rozumiem Twoje rozterki z zasilaniem rolet zewnętrznych chcesz niezawodności, wygody i oszczędności, bez komplikacji. Rolety te chronią przed upałem i wiatrem, ale ich napęd wymaga przemyślanego źródła prądu. Omówimy zalety sieciowego 230V jako podstawy, planowanie tras kablowych, dobór przewodów i puszek, precyzyjne podłączenia silnika oraz zabezpieczenia. Nie zapomnimy o alternatywach: bateryjnych sterownikach, akumulatorach awaryjnych, zasilaczach DC i panelach fotowoltaicznych, byś mógł wybrać optimum dla swojego domu.

• Zalety prądu sieciowego 230V w roletach
• Planowanie instalacji zasilającej rolety
• Wymagane przewody i akcesoria do zasilania
• Doprowadzenie kabla do mechanizmu rolety
• Montaż puszek instalacyjnych dla rolet
• Podłączenie silnika rolety do 230V
• Zabezpieczenia elektryczne w zasilaniu rolet
• Pytania i odpowiedzi

Zalety prądu sieciowego 230V w roletach

Prąd sieciowy 230V wyróżnia się nieograniczoną dostępnością energii, co eliminuje obawy o rozładowanie baterii w kluczowych momentach. Silniki rolet zewnętrznych pobierają zazwyczaj 100-300W, co sieć domowa dostarcza bez wysiłku, umożliwiając codzienne otwieranie i zamykanie bez przerw. W porównaniu do rozwiązań bateryjnych, unikasz wymiany ogniw co sezon, oszczędzając czas i pieniądze. Automatyzacja z timerami czy czujnikami pogodowymi działa płynnie, podnosząc komfort termiczny w pomieszczeniach.

Sieciowe zasilanie gwarantuje wysoką trwałość mechanizmów rolet, bo stałe napięcie zapobiega przegrzewaniu silników. W budynkach mieszkalnych i biurowych rolety zewnętrzne z 230V integrują się z systemami inteligentnego domu, sterowanymi aplikacjami mobilnymi. Alternatywy jak panele fotowoltaiczne zależą od nasłonecznienia, co w polskim klimacie bywa kapryśne, podczas gdy sieć działa niezależnie od pogody. To rozwiązanie skalowalne dla wielu rolet jednocześnie.

Akumulatory awaryjne jako backup do 230V przedłużają funkcjonalność podczas blackoutów, ale podstawą pozostaje sieć dla codziennej pewności. Zasilacze DC konwertują prąd na niskie napięcia, lecz tracą na sprawności w porównaniu do bezpośredniego 230V. Wybór sieciowego prądu minimalizuje awarie, zapewniając rolecie długowieczność na lata.

Powiązany temat Rolety zewnętrzne z której strony zasilanie

Planowanie instalacji zasilającej rolety

Planując zasilanie rolet zewnętrznych, zacznij od inwentaryzacji liczby mechanizmów i ich lokalizacji na elewacji budynku. Oceń obciążenie: każdy silnik rolety zużywa do 300W, więc dla pięciu rolet przewidź obwód o prądzie 5-10A. Uwzględnij alternatywy bateryjne sterowniki upraszczają montaż bez kabli, ale wymagają dostępu do wymiany. Sieć 230V pozwala na centralne sterowanie, co ułatwia integrację z domową automatyką.

Trasę przewodów projektuj wzdłuż istniejących instalacji elektrycznych, minimalizując ingerencję w ściany. W przypadku rolet zewnętrznych na parterze i piętrze, poprowadź kable pionowo w rynnach elewacyjnych lub wewnątrz budynku. Panele fotowoltaiczne montuj na dachu skierowanym na południe, z okablowaniem do akumulatora przy rolecie. Zasilacze DC stosuj tam, gdzie 230V jest niedostępne, konwertując z sieci lub baterii.

Oblicz zapotrzebowanie na moc z marginesem 20% na przyszłe rozszerzenia, np. dodatkowe rolety czy oświetlenie. Akumulatory awaryjne planuj jako moduły podłączane równolegle do 230V, z pojemnością na 10-20 cykli pracy. Dokumentuj schematy, by elektryk mógł szybko zweryfikować instalację przed montażem rolet.

Kroki wstępne w planowaniu

• Zmierz odległości od rozdzielni do każdej rolety zewnętrznej.
• Sprawdź obciążalność istniejących obwodów domowych.
• Porównaj koszty: 230V najtańsze długoterminowo, PV droższe początkowo.
• Uwzględnij warunki pogodowe dla opcji solarnych.

Wymagane przewody i akcesoria do zasilania

Do zasilania rolet zewnętrznych prądem 230V wybieraj przewody YDY 3x1,5 mm², odporne na warunki atmosferyczne i UV. Dla dłuższych tras powyżej 50m stosuj 3x2,5 mm², by uniknąć spadku napięcia. Bateryjne sterowniki potrzebują tylko cienkich kabli sterujących 2x0,75 mm² do siłowników 12-24V. Zasilacze DC wymagają ekranowanych przewodów, minimalizujących zakłócenia.

Akcesoria obejmują złączki Wago do szybkich połączeń i termokurczki chroniące przed wilgocią. Dla paneli fotowoltaicznych dobierz regulatory MPPT z kablami solar 4-6 mm². Akumulatory awaryjne wyposaż w diody zabezpieczające przed cofaniem prądu. Przewody muszą być oznaczone kolorem: brązowy faza, niebieski neutralny, żółto-zielony uziemienie.

Wymieniając akcesoria, priorytetyzuj wodoodporność IP65 dla elementów zewnętrznych. Taśmy klejące i opaski zaciskowe ułatwiają mocowanie na elewacji. Dla bateryjnych rozwiązań ogniwa litowo-jonowe o pojemności 20Ah wystarczą na rok pracy przy umiarkowanym użytkowaniu.

Porównanie przewodów

Doprowadzenie kabla do mechanizmu rolety

Doprowadzając kabel do mechanizmu rolety zewnętrznej, zacznij od wiercenia otworu o średnicy 20-25 mm w nadprożu okiennym. Poprowadź przewód 230V w peszlu karbowanym, chroniącym przed uszkodzeniami mechanicznymi. Zostaw 50-70 cm zapasu wewnątrz skrzynki rolety dla podłączeń. W opcjach bateryjnych kabel sterujący wystarczy 30 cm, upraszczając trasę.

Układaj przewody z unikaniem ostrych krawędzi, stosując narożniki giętkie. Dla zasilaczy DC prowadź osobny obwód niskonapięciowy od konwertera. Panele fotowoltaiczne wymagają kabla od dachu do rolety, zowymi złączkami MC4. Testuj ciągłość po ułożeniu, miernikiem sprawdzając rezystancję poniżej 1 oma.

W starszych budynkach wykorzystaj istniejące bruzdy pod tynkiem, minimalizując nowe cięcia. Akumulatory awaryjne montuj blisko mechanizmu, z kablem 2x2,5 mm² dla szybkiego przełączania. Ta metoda zapewnia estetykę elewacji bez widocznych kabli.

Montaż puszek instalacyjnych dla rolet

Puszki instalacyjne 60-80 mm głębokości montuj w nadprożu, 10-15 cm od krawędzi rolety zewnętrznej. Wybierz modele hermetyczne IP54 z uchwytami gwintowanymi do betonu. W nich zbiegają się przewody 230V, umożliwiając czyste podłączenie do silnika. Dla bateryjnych sterowników puszki mniejsze, 4-modułowe wystarczą.

Wiertłem koronkowym wytnij otwór, uszczelniając silikonem sanitarnym. Podłącz przewody w puszce za pomocą kostek sprężynowych, oznaczając fazy. Zasilacze DC wymagają puszek z filtrem EMI. Panele PV puszek z diodami bypass.

Mocuj puszki poziomowo, sprawdzając libellą. Wypełnij wolną przestrzeń masą uszczelniającą, chroniąc przed insektami. To fundament stabilnego zasilania rolet na dekady.

• Użyj puszek z atestem CE.
• Zapewnij wentylację dla akumulatorów.
• Testuj szczelność pod ciśnieniem.

Podłączenie silnika rolety do 230V

Podłączając silnik rolety do 230V, najpierw odłącz zasilanie i zweryfikuj polaryzację multimetrem. Brązowy przewód do L, niebieski do N, zielony do PE w zaciskach silnika. Dla sterowników bateryjnych podłącz 12-24V DC z polaryzacją +. Silniki tubularne mają trzy przewody sterujące: wspólny, góra, dół.

Użyj schematu producenta: faza na wspólny, neutralny na kierunki. Zasilacze DC konwertują 230V na 24V, podłączając wyjście bezpośrednio. Panele PV ładują akumulator, regulator steruje napięciem do silnika. Izoluj połączenia taśmą izolacyjną 0,2 mm.

Akumulatory awaryjne podłącz równolegle: 230V na wejście, wyjście do silnika z relé przełączającym. Testuj ruchy rolety w obu kierunkach po podłączeniu. To zapewnia bezbłędną automatyzację.

Schemat podłączenia

• Faza (L) → zacisk 1 silnika
• Neutralny (N) → zacisk 2
• Uziemienie (PE) → obudowa
• Sterowanie: impulsowy przycisk

Zabezpieczenia elektryczne w zasilaniu rolet

Zabezpieczenia w zasilaniu rolet zewnętrznych to wyłączniki nadprądowe 10A typu B w rozdzielni. Dodaj różnicówkę 30mA dla ochrony przed porażeniem. Przeciwprzepięciowe moduły klasy D chronią przed burzami. Bateryjne systemy mają wbudowane zabezpieczenia BMS.

W puszce przy rolecie montuj bezpiecznik topikowy 6A. Dla paneli PV warystory na wejściu regulatora. Zasilacze DC wymagają bezpieczników polimerowych szybkodziałających. Akumulatory wyłączniki bipolarne.

Regularnie sprawdzaj stan zabezpieczeń termowizją, wykrywając gorące styki. Integracja z systemem alarmowym blokuje rolety przy awarii. To minimalizuje ryzyka, przedłużając żywotność instalacji.

Pytania i odpowiedzi

• Jakie są główne opcje zasilania rolet zewnętrznych?

  Główne opcje to prąd sieciowy 230V z domowej instalacji elektrycznej, bateryjne sterowniki, akumulatory awaryjne, zasilacze DC oraz panele fotowoltaiczne. Najbardziej niezawodne i wygodne jest zasilanie sieciowe, które zapewnia stałą moc bez potrzeby ładowania baterii.

• Dlaczego zasilanie prądem sieciowym 230V jest najlepszym rozwiązaniem dla rolet zewnętrznych?

  Prąd sieciowy 230V dostarcza wystarczającą moc do płynnego otwierania i zamykania rolet, umożliwia pełną automatyzację i zwiększa trwałość mechanizmu. Unika problemów z rozładowaniem baterii i nie wymaga dodatkowych źródeł energii.

• Jak zaplanować i zainstalować instalację zasilającą rolety zewnętrzne?

  Przewód zasilający doprowadź bezpośrednio do mechanizmu rolety, zostawiając ok. 50 cm zapasu na podłączenie. Montaż można wykonać z wyprzedzeniem, używając puszek instalacyjnych, przewodów i zabezpieczeń elektrycznych. Zasilanie sieciowe 230V integruje się z domową instalacją.

• Jakie korzyści daje prawidłowe zasilanie rolet zewnętrznych?

  Prawidłowe zasilanie umożliwia automatyzację, poprawia komfort termiczny w pomieszczeniach, chroni przed przegrzewaniem od słońca i zwiększa funkcjonalność rolet w budynkach mieszkalnych oraz biurowych.
