Budowa okna PCV: elementy i ich funkcje

Planujesz wymianę okien i chcesz wiedzieć, co naprawdę kryje się za tą prostą ramą PCV, zanim podpiszesz umowę? Rama ze skrzydłem to szkielet całej konstrukcji, profile pełne komór izolują przed zimnem i hałasem, a okucia z uszczelkami dbają o płynne otwieranie i szczelność. Te elementy decydują, czy okno przetrwa lata bez mostków termicznych czy nieszczelności, które podnoszą rachunki za ogrzewanie. Rozłożymy to na części, żebyś sam ocenił, co warto wybrać przed remontem.

• Rama i skrzydło okna PCV
• Profil okna z komorami izolacyjnymi
• Okucia okienne w budowie okna
• Uszczelki okna dla szczelności
• Wzmocnienia stalowe okna
• Pakiet szybowy w oknie PCV
• Dystansery i listwy przyszybowie
• Pytania i odpowiedzi o budowę okna

Rama i skrzydło okna PCV

Rama okna PCV to nieruchoma część osadzona w murze, a skrzydło porusza się, by wpuścić światło i powietrze. Razem tworzą podstawę konstrukcji, gdzie rama otacza skrzydło po obwodzie, zapewniając stabilność. Bez solidnej ramy nawet najlepsze szyby nie uratują przed deformacjami od wiatru czy zmian temperatury. Skrzydło przylgowe nachodzi na ramę, co poprawia izolację i estetykę. Te dwa elementy z profilu PCV decydują o proporcjach okna szerokość, wysokość i kształt dostosowują się do otworu budowlanego.

W standardowym oknie rama ma kształt prostokąta lub trapezu, z wrębem na skrzydło i miejsce na uszczelki. Skrzydło składa się z podobnego profilu, ale lżejszego, z wycięciami pod okucia. Oba łączą się na narożnikach za pomocą spawów lub kołków, co zapobiega rozchodzeniu się pod obciążeniem. W oknach obrotowych skrzydło obraca się na zawiasach, w uchylno-obrotowych dodatkowo uchyla do góry. Ta budowa pozwala na wentylację bez pełnego otwarcia, co jest kluczowe w blokach czy domach jednorodzinnych.

Różnice między ramą a skrzydłem widać w grubości rama jest masywniejsza, by przenieść ciężar całego pakietu szybowego. Skrzydło musi być lekkie dla łatwego manewrowania, ale wytrzymałe na codzienne użytkowanie. W oknach PCV te części projektuje się symetrycznie, co ułatwia montaż i wymianę. Solidna rama chroni przed naprężeniami, a skrzydło zapewnia funkcjonalność bez tego okna tracą sens.

Warto przeczytać także o Przebudowa okna na drzwi tarasowe

Profil okna z komorami izolacyjnymi

Profil PCV to serce okna, wykonany z twardego tworzywa z wieloma komorami wewnątrz. Te pustki powietrzne działają jak termos, blokując ucieczkę ciepła z domu. Im więcej komór od 3 do 7 w standardowych profilach tym lepsza izolacja termiczna i akustyczna. Komory wewnętrzne wzmacniają konstrukcję, a zewnętrzne separują zimno od ciepła. Szerokość profilu, zazwyczaj 70-88 mm, decyduje o liczbie komór i efektywności.

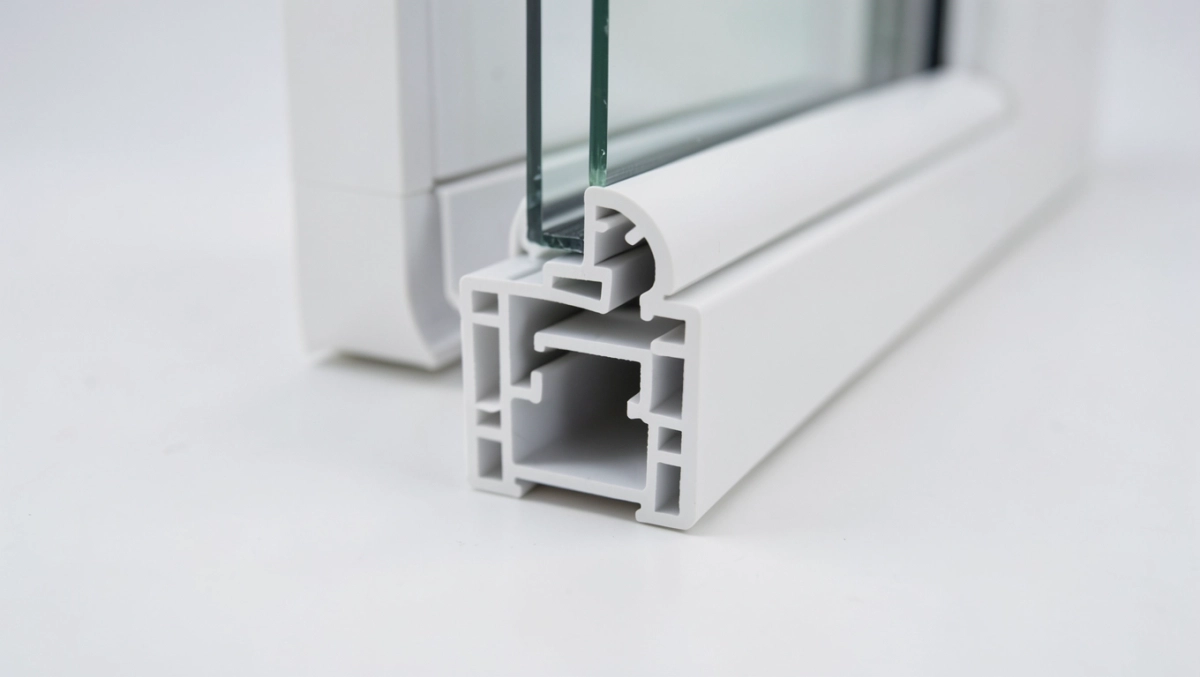

W przekroju profilu ramy widać centralną komorę na wzmocnienie stalowe, otoczoną mniejszymi na izolację. Skrzydło ma podobne ułożenie, ale z dodatkowymi kanałami na uszczelki. Komory termiczne przerywają mostki cieplne, co obniża współczynnik Uw okna poniżej 0,8 W/m²K. Akustycznie tłumią hałas z ulicy, kluczowe w miastach. Profile z recyklingu zachowują te właściwości bez utraty wytrzymałości.

Nowoczesne profile mają nienośne przegrody, które dzielą powietrze na małe sekcje dla lepszej izolacji. W oknach pasywnych komory wypełnia się pianką lub żelem, podnosząc parametry. Przekrój profilu to mapa efektywności gęstość komór na centymetr kwadratowy mówi o jakości. Wybór profilu z 6 komorami to kompromis ceny i ciepła w polskim klimacie.

Rodzaje komór w profilu

• Komory zewnętrzne: ochrona przed kondensacją i wiatrem.
• Komory środkowe: izolacja termiczna z przegrodami.
• Komory wewnętrzne: miejsce na stal i okucia.
• Komory uszczelkowe: szczelne połączenie ramy ze skrzydłem.

Okucia okienne w budowie okna

Okucia to ukryte zawiasy, klamki i mechanizmy, które pozwalają otwierać okno w różnych pozycjach. Montowane w skrzydle i ramie, umożliwiają obrót o 90 stopni lub uchył do 15 cm. Serce okuć to stalowe elementy z mikro wentylacją, blokadą błędnego otwarcia i regulacją docisku. Bez nich okno byłoby ciężką szybą bez ruchu. Standardowe okucia wytrzymują 20 tysięcy cykli otwierania.

Zawiasy nośne podtrzymują ciężar skrzydła z szybami, nawet 130 kg na jedno. Klamka z klamką z funkcją Secustic blokuje siłowe otwarcie. Okucia obwodowe rozkładają siły po całym obwodzie, co zapobiega wypaczeniom. W oknach antywłamaniowych klasy RC2 stalowe grzyby blokują wysunięcie. Te detale decydują o wygodzie i bezpieczeństwie na co dzień.

Regulacja okuć pozwala dostosować docisk uszczelek do pory roku mocniej zimą, luźniej latem. Mechanizmy podnośnikowe unoszą skrzydło przy otwieraniu, redukując tarcie. Okucia renomowanych producentów mają 10-letnią gwarancję. W budowie okna to one nadają płynność, bez skrzypienia czy zacięć po latach.

W oknach balkonowych okucia wielopunktowe z 16 punktami ryglowania zapewniają szczelność na parterze. Funkcja tilt-first uniemożliwia przypadkowe otwarcie na oścież. Te rozwiązania podnoszą klasę odporności na włamanie bez widocznych zmian.

Uszczelki okna dla szczelności

Uszczelki z EPDM lub TPE biegną po obwodzie skrzydła i ramy, tworząc barierę dla powietrza, wody i zimna. W profilach są trzytorowe zewnętrzna przeciwdeszczowa, środkowa izolacyjna i wewnętrzna termiczna. Ich elastyczność utrzymuje szczelność przez 15 lat. Bez uszczelek okno traci 30% izolacyjności. Wymiana co dekadę przedłuża życie konstrukcji.

Uszczelki przylgowe wciskają się w rowki profilu, deformując pod dociskiem okuć. W oknach PCV stosuje się szare lub czarne, odporne na UV i ozon. Środkowa uszczelka separuje szyby od wilgoci. Ich przekrój w kształcie litery D zapewnia optymalne ciśnienie. To małe elementy, ale kluczowe dla ciszy i ciepła.

W testach szczelności uszczelki klasy A wytrzymują 1000 cykli bez pęknięć. W wilgotnych klimatach jak nad Bałtykiem wybieraj te z teflonem dla mniejszego tarcia. Montaż wymaga precyzji luźna uszczelka to mostek termiczny. Regularna kontrola zapobiega kondensacji na parapecie.

Wzmocnienia stalowe okna

Wzmocnienia stalowe to profile ocynkowane wlewane w komory ramy i skrzydła, dodające sztywności. Rama bez nich uginałaby się pod wiatrem 120 km/h. Grubość 1,5-2 mm stali galwanizowanej przenosi naprężenia na narożniki. W skrzydle wzmacniają okolice zawiasów. Bez wzmocnień okna tracą klasę odporności na obciążenia.

W oknach dużych formatów wzmocnienia tworzą zamknięty obwód, jak klatka. Stal o profilu zamkniętym lepiej tłumi drgania niż otwarty. W profilach 82 mm mieszczą się grubsze pręty dla balkonów. To ukryty szkielet, decydujący o trwałości na 30 lat.

Montaż wzmocnień wymaga spawania narożników dla monolitu. W testach dynamicznych wytrzymują 5000 cykli bez deformacji. W domach energooszczędnych łączą się z ramą pianką PU. Ich brak to ryzyko pęknięć profilu PCV z czasem.

Pakiet szybowy w oknie PCV

Pakiet szybowy to dwie lub trzy tafle szkła oddzielone gazem, wypełniające 70% powierzchni okna. Dwu-szybowy ma współczynnik Ug 1,1 W/m²K, trzyszybowy spada do 0,5. Szkło float 4 mm z powłokami niskoemisyjnymi odbija ciepło do środka. Gaz argon między szybami jest 1,4 raza gęstszy od powietrza, blokując konwekcję. To klucz do oszczędności na ogrzewaniu.

W pakiecie dwuszybowym: szkło 4-16-4 mm, z argonem 90%. Trzyszybowy 4-12-4-12-4 mm dla domów pasywnych. Powłoki Selektywne niskoemisyjne na wewnętrznej stronie drugiej tafli. Ramka dystansowa aluminiowa lub ciepła Swisspacer zapobiega kondensacji. Wybór pakietu zależy od klimatu w Polsce trzyszybowy standardem od 2021.

Porównanie pakietów szybowych

Dystansery i listwy przyszybowie

Dystansery, czyli ramki między szybami, utrzymują równą odległość 12-16 mm dla optimum gazu. Aluminiowe przewodzą zimno, więc ciepłe z pianki silikonowej Ug poprawiają o 0,1. Absorbują wilgoć za pomocą molecular sieve. W pakiecie to one zapobiegają rosy wewnątrz. Swisspacer top w oknach premium.

Listwy przyszybowe z PCV lub aluminium klinują pakiet w skrzydle, z podkładkami dystansowymi. Dwustronne zakrywają krawędź szyby, uszczelniając klejem strukturalnym. Zatrzaskowe ułatwiają demontaż do wymiany szkła. Grubość 28 mm pasuje do profili 70 mm. To wykończenie chroni przed wnikaniem kurzu.

W montażu listwy wciska się po obwodzie, z naciskiem 50 kg/m. Podkładki pod szybą niwelują naprężenia termiczne. W oknach laminowanych listwy mają rowki na folie dekoracyjne. Te detale podnoszą estetykę i trwałość pakietu szybowego.

Nowością są hybrydowe dystansery z kompozytów, redukujące Psi na krawędzi o 20%. Listwy z EPDM uszczelniają od wewnątrz. Razem tworzą monolit z profilem okna.

Pytania i odpowiedzi o budowę okna

• Z czego składa się standardowe okno PCV?

  Okno PCV to prosta konstrukcja z dwóch głównych części: ramy, która jest nieruchoma i osadzona w murze, oraz skrzydła, które się otwiera. Do tego dochodzą profile z tworzyw sztucznych z komorami izolującymi ciepło i hałas, stalowe wzmocnienia dla sztywności, okucia do otwierania i zamykania, uszczelki na szczelność oraz pakiet szybowy z dwoma lub trzema taflowymi szkła.

• Czym jest rama i skrzydło w oknie?

  Rama to szkielet okna, stały element mocowany do ściany, zrobiony z profili PCV z wieloma komorami na izolację termiczną. Skrzydło to ruchoma część z podobnych profili, która się uchyla lub rozsuwa. Razem tworzą bazę, a wzmocnienia stalowe w środku zapobiegają wyginaniu pod wpływem wiatru czy upływu lat.

• Jak działa pakiet szybowy w oknie?

  Pakiet szybowy to serce izolacji dwie tafle szkła w dwuszybowym, trzy w trzyszybowym, oddzielone gazem szlachetnym jak argon. Między nimi jest ramka dystansowa, która utrzymuje dystans i zapobiega kondensacji. To jak termos: gaz gęstszy od powietrza blokuje ucieczkę ciepła, dając współczynnik U nawet poniżej 1 W/m²K.

• Po co okucia i uszczelki w budowie okna?

  Okucia to zawiasy, klamki i mechanizmy otwierania serce wygody i bezpieczeństwa, z opcjami antywłamaniowymi w klasie RC2. Uszczelki z gumy EPDM dociskają skrzydło do ramy, blokując przecieki powietrza, wilgoci i hałasu. Bez nich okno by marzło i hałasowało.

• Jaka rola wzmocnień i listwy przyszybowej?

  Wzmocnienia stalowe w profilach dodają sztywności, by duże okna nie uginały się. Listwa przyszybowa przytrzymuje pakiet szybowy w skrzydle, a podkładki pod szybą równomiernie rozkładają nacisk. To detale, które decydują o trwałości i energooszczędności na lata.
